Сжатый воздух на кирпичном заводе: от вакуум-прессов до упаковки

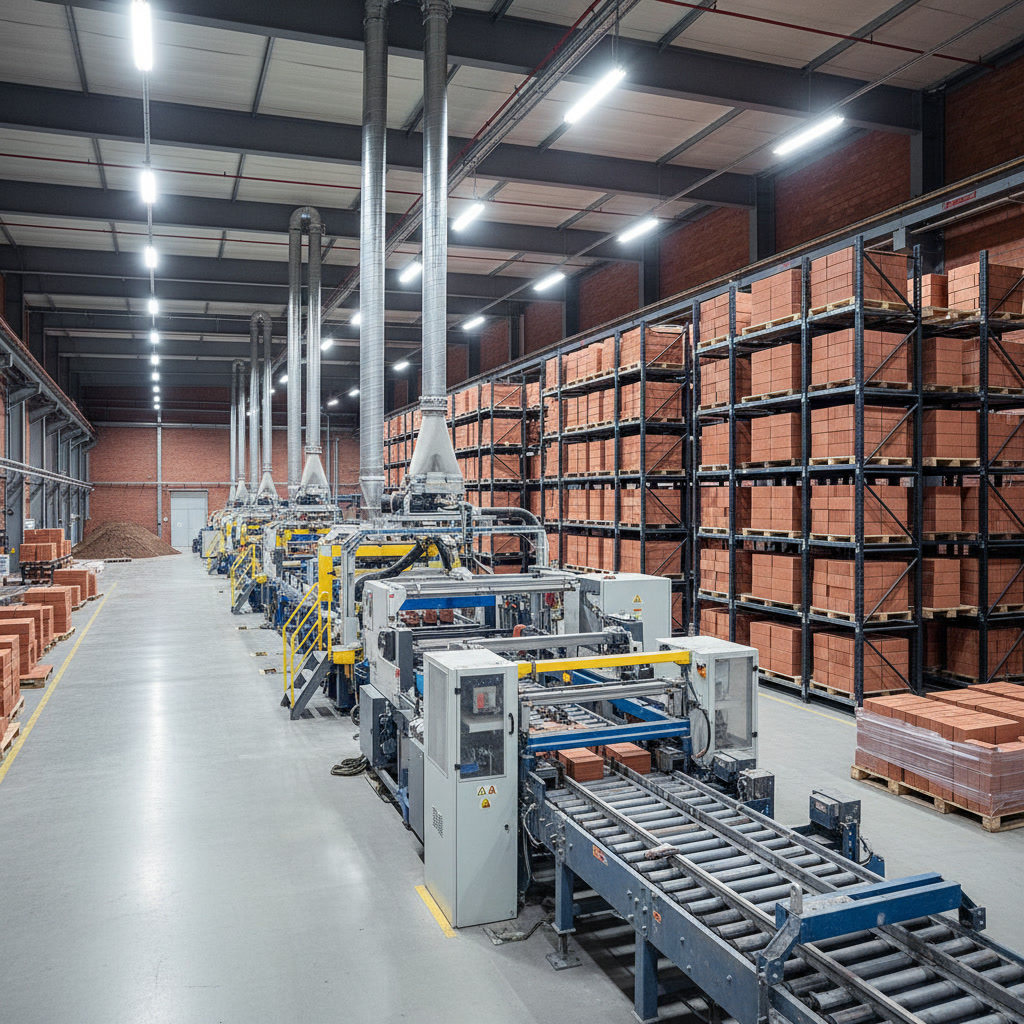

Современный кирпичный завод — пневматическая система связывает воедино все этапы производства: от подготовки сырья до упаковки готовой продукции.
Введение: пневматика как базовый ресурс производства
Современный кирпичный завод — это комплекс высокоавтоматизированных линий, где пневматика стала таким же базовым ресурсом, как электричество или вода. Сжатый воздух здесь не просто «энергоноситель» для привода механизмов, а непосредственный участник технологического процесса: от создания разряжения в вакуум-прессах до транспортировки сыпучих компонентов.
Однако специфика двух основных технологий — производства керамического (пластическое формование) и силикатного (автоклавное твердение) кирпича — предъявляет принципиально разные требования к пневмосистеме. Ошибка в проектировании компрессорной станции или выборе оборудования для подготовки воздуха оборачивается не просто простоями, а критическим браком: расслоением керамического сырца или комкованием силикатной смеси в трубопроводах.
В этой статье мы разберем, как параметры компрессорной станции влияют на ритмичность производства и качество продукции, и дадим инженеру критерии для аудита существующей сети или составления технического задания на новое оборудование.
Где и зачем используется сжатый воздух на кирпичном заводе
Понимание маршрута движения сжатого воздуха позволяет корректно рассчитать потребление и задать жесткие требования к качеству осушки и фильтрации.
1.1. Производство керамического кирпича (пластическое формование)
В технологии керамики качество будущего кирпича закладывается на этапе подготовки массы.

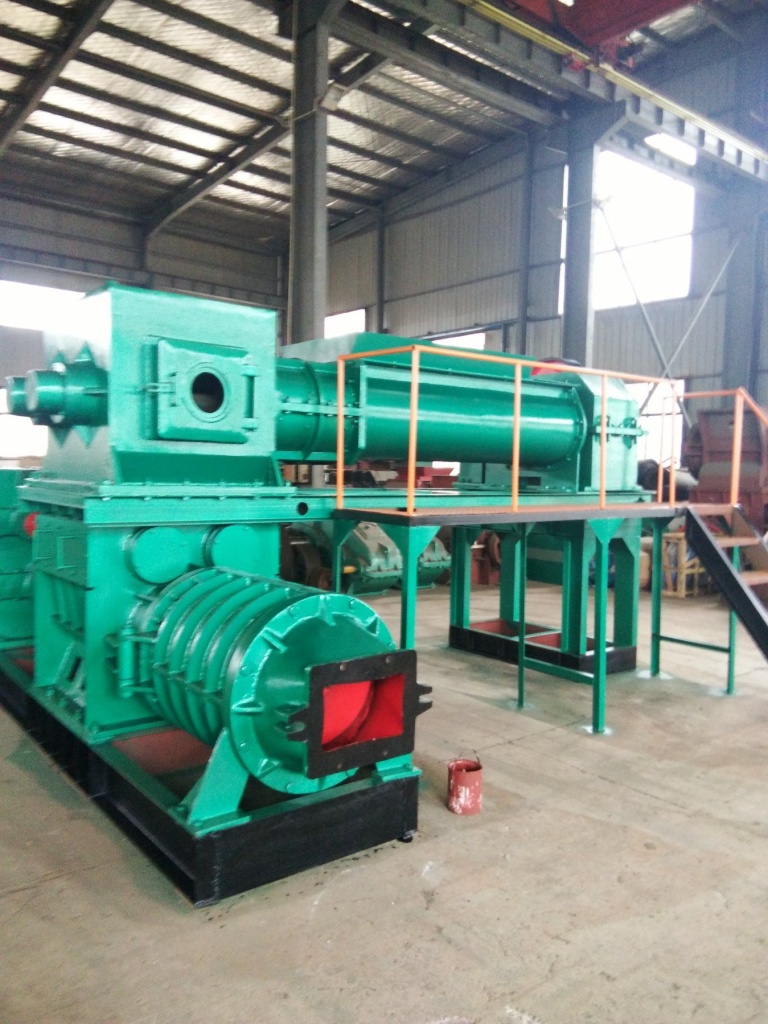

Вакуум-пресс — сердце керамического производства. Глубина вакуума напрямую влияет на плотность и прочность сырца.
- Вакуумирование в прессах: Это ключевой процесс для удаления воздуха из глиняной массы. Отраслевые исследования подтверждают, что вакуумирование позволяет снизить влажность сырца в среднем на 1–2%, уменьшить воздушную усадку при сушке и обжиге на 25–30%, а также повысить прочность готового изделия за счет более плотной и однородной структуры. Вакуум создается либо отдельными вакуумными насосами, либо эжекторами, питающимися от общезаводской пневмосети. Нестабильное давление в магистрали приведет к колебаниям глубины вакуума, что чревато появлением микротрещин и пустот — так называемой «ламинации» (расслоения) структуры сырца.
- Пневмоприводы роботизированных линий: Современные автоматы-садчики и перекладчики работают с высокой цикличностью. Для точного позиционирования захватов и перемещения тяжелых брусьев требуется стабильное давление без перекосов фаз. Падение давления на 0,5–1 бар может привести к «сбросу» полуфабриката и остановке всей линии.
1.2. Производство силикатного кирпича (автоклавный метод)
Силикатное производство — это история про абразивные и гигроскопичные материалы. Здесь сжатый воздух контактирует с сырьем напрямую, и цена ошибки с осушкой максимальна.

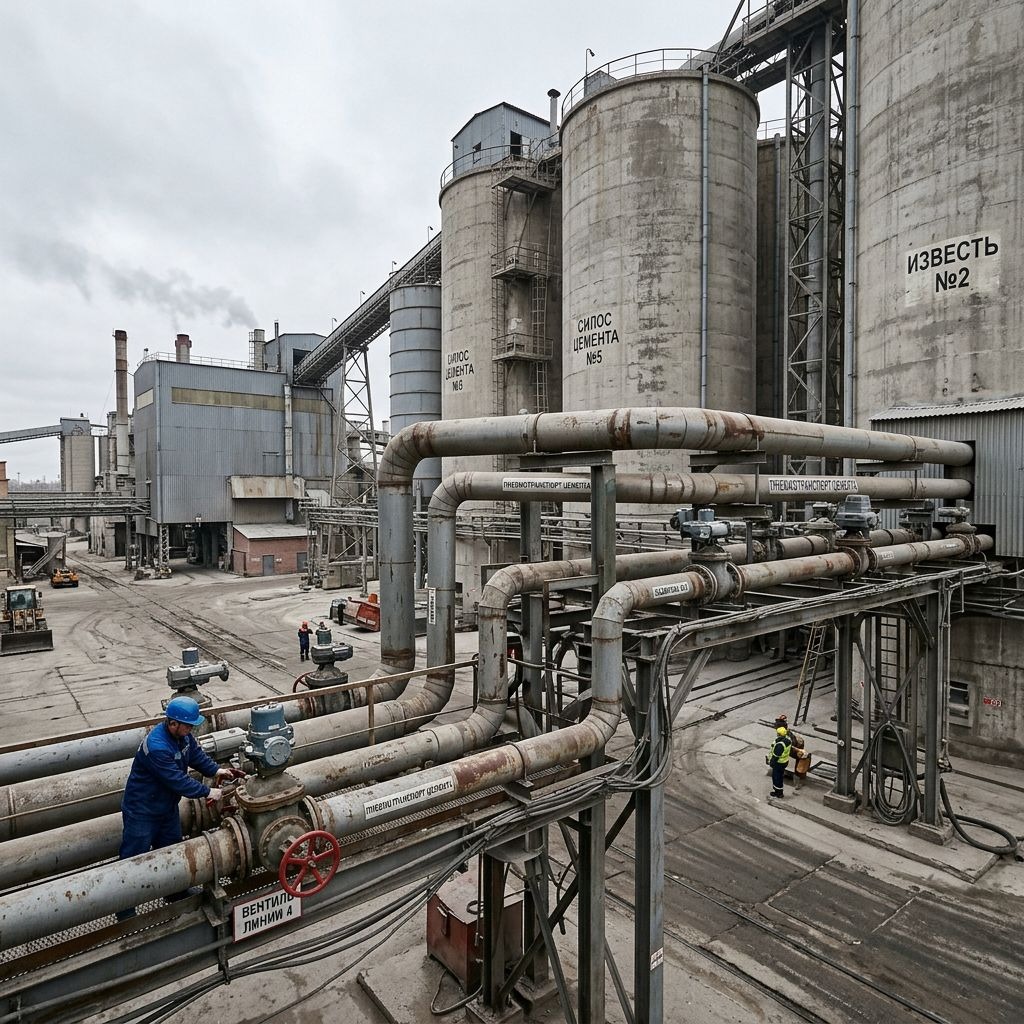

Пневмотранспорт извести и песка — самый ответственный участок с точки зрения осушки воздуха.
- Пневмотранспорт извести и песка: По трубам транспортируются тонкодисперсные смеси. Главный враг здесь — влага. Если сжатый воздух недостаточно осушен, водяной пар при охлаждении в трубопроводе конденсируется. Взаимодействие негашеной извести с водой (конденсатом) запускает реакцию гидратации («гашения») прямо в трубе. Это приводит к налипанию, комкованию и полному забиванию трасс пневмотранспорта.
- Системы аэрации силосов: Для предотвращения сводообразования и обеспечения гравитационной выгрузки цемента, извести и песка из бункеров используются системы аэрации. Подача влажного воздуха в силос приведет к тому же эффекту — комкованию материала и потере вместимости хранилища.
1.3. Общее для обоих производств
- Упаковка: Пневматические системы обвязки готовой продукции (паллетайзеры и стреппинг-машины) чувствительны к чистоте воздуха. Наличие масла и твердых частиц выводит из строя пневмоцилиндры и клапаны.
- Обслуживание: Общезаводской пневмоинструмент и системы импульсной продувки фильтров (рукавных фильтров) также требуют стабильного давления и осушки.
Выбор компрессора: винтовой или поршневой?
Технологу, привыкшему к работе с тяжелым механическим оборудованием, выбор компрессора часто кажется вторичной задачей. Однако это не так.

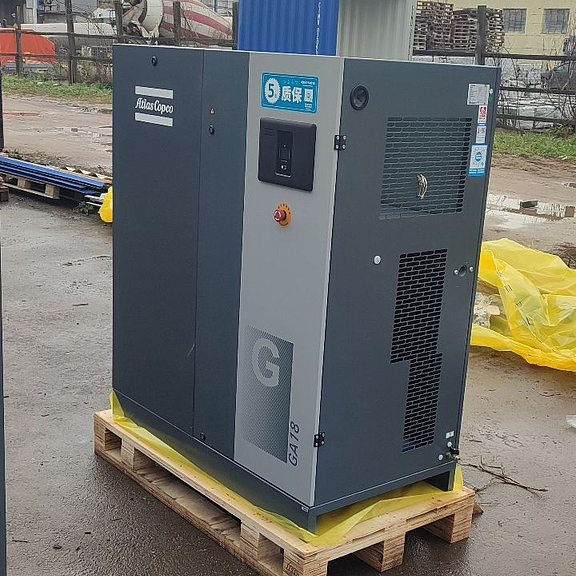

Винтовой маслозаполненный компрессор — стандарт для непрерывного цикла кирпичного завода.
Для основных технологических процессов — работы прессов, пневмотранспорта и упаковки — необходим маслозаполненный винтовой компрессор промышленного исполнения. Почему?
- Режим работы 24/7: Кирпичный завод останавливается редко. Поршневые компрессоры рассчитаны на циклический режим. Винтовые компрессоры проектируются для непрерывной работы (100% включения) и обладают ресурсом до 80 000–100 000 моточасов до капремонта.
- Стабильность параметров: Винтовой компрессор обеспечивает плавную подачу воздуха без пульсаций давления, что критично для точной пневмоавтоматики прессов и упаковщиков.
- Энергоэффективность: Стоимость жизненного цикла (Life Cycle Cost) винтового компрессора ниже. При постоянном потреблении воздуха система с частотным регулированием (ПЧ) позволяет экономить до 30–35% электроэнергии.
Важно: Поршневые компрессоры могут использоваться только в качестве резервных или для ремонтных нужд (строительно-монтажные работы, подкачка шин погрузчиков). Ставить поршневой компрессор на пневмотранспорт или питание прессов — значит обречь себя на частые остановки и высокий уровень шума.
Подготовка воздуха. Почему осушать воздух так же важно, как и сжимать
Многие механики на заводах считают, что главное — накачать воздух, а конденсат можно просто «продуть» из ресивера. В условиях кирпичного производства такой подход губителен.

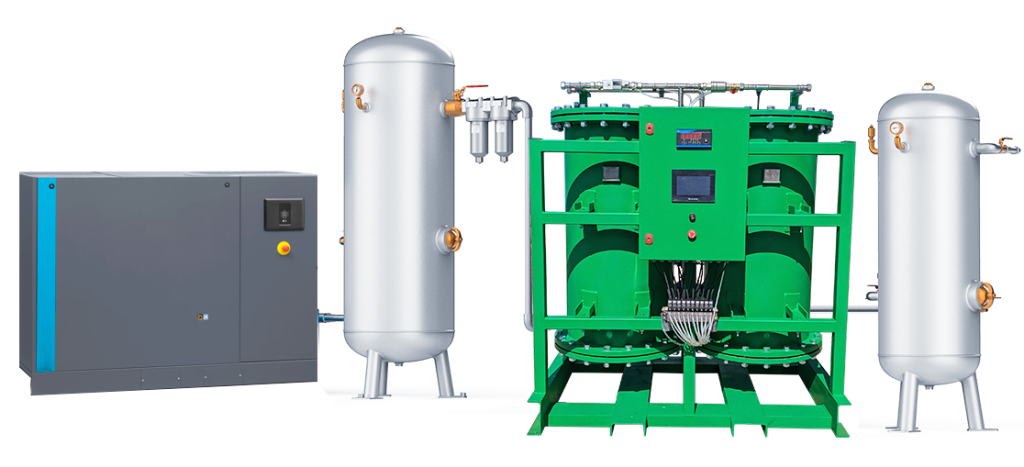

Адсорбционный осушитель — единственное решение для достижения отрицательной точки росы, необходимой для наружных сетей и пневмотранспорта.
Проблема точки росы
Сжимая воздух до 6–8 бар, мы повышаем парциальное давление водяных паров. При охлаждении такого воздуха в трубопроводах (особенно зимой, проходящих на улице или в холодном цехе) выпадает агрессивный конденсат. Последствия:
- Зимой: Размораживание и разрыв наружных трубопроводов пневмотранспорта и магистралей.
- Летом: Попадание воды в силикатную смесь (комкование) и коррозия пневмооборудования прессов.
Нормативные требования: Классы чистоты сжатого воздуха регламентируются ГОСТ Р ИСО 8573-1-2016. Выбор оборудования должен обеспечивать требуемый класс для конкретной точки потребления.
Рекомендации по осушке
- Базовое решение (для цехов): Рефрижераторный осушитель. Он охлаждает воздух до температуры +3°С...+5°С. Это минимально необходимое условие для работы пневмоцилиндров и упаковщиков внутри помещений.
- Ответственные точки (пневмотранспорт, наружные сети): Требуется адсорбционный осушитель. Только адсорбция позволяет достичь отрицательной точки росы (до -40°С и ниже), что гарантирует отсутствие конденсата и инея в трубопроводах при любых минусовых температурах. Для пневмотранспорта извести это безальтернативное требование.
Фильтрация также важна: на выходе компрессора необходима фильтрация от масла (маслоотделители), чтобы не «засаливать» обратные клапаны и не портить резинотехнические изделия пневмоприводов.
Вывод: Согласно отраслевым нормативам, контроль степени осушки должен проводиться ежесуточно, а точка росы для критичных участков должна составлять не выше минус 40°С.
Заключение: стабильность производства начинается с воздуха
Проектирование пневмосистемы кирпичного завода — задача, требующая учета технологических нюансов двух разных производств: керамики и силиката. Инвестиции в качественную компрессорную станцию промышленного исполнения с правильно подобранной системой осушки воздуха — это не просто покупка оборудования, а вклад в стабильность производства.
Качественный сжатый воздух окупается за счет:
- Сокращения простоев из-за забитых трасс пневмотранспорта.
- Снижения брака (исключение трещин и расслоения сырца).
- Уменьшения затрат на ремонт пневмолиний и замену дорогостоящей автоматики.
- Соответствия требованиям нормативной документации (ГОСТ, отраслевые приказы).
Специалисты компании «Дилекс» готовы провести аудит вашей текущей системы пневмоснабжения, выполнить расчет реального потребления воздуха с учетом пиковых нагрузок и подобрать конфигурацию компрессорной станции «под ключ», гарантирующую стабильную работу вашего завода в соответствии с отраслевыми стандартами.
