Компрессор для литейного производства: критерии выбора и рекомендации

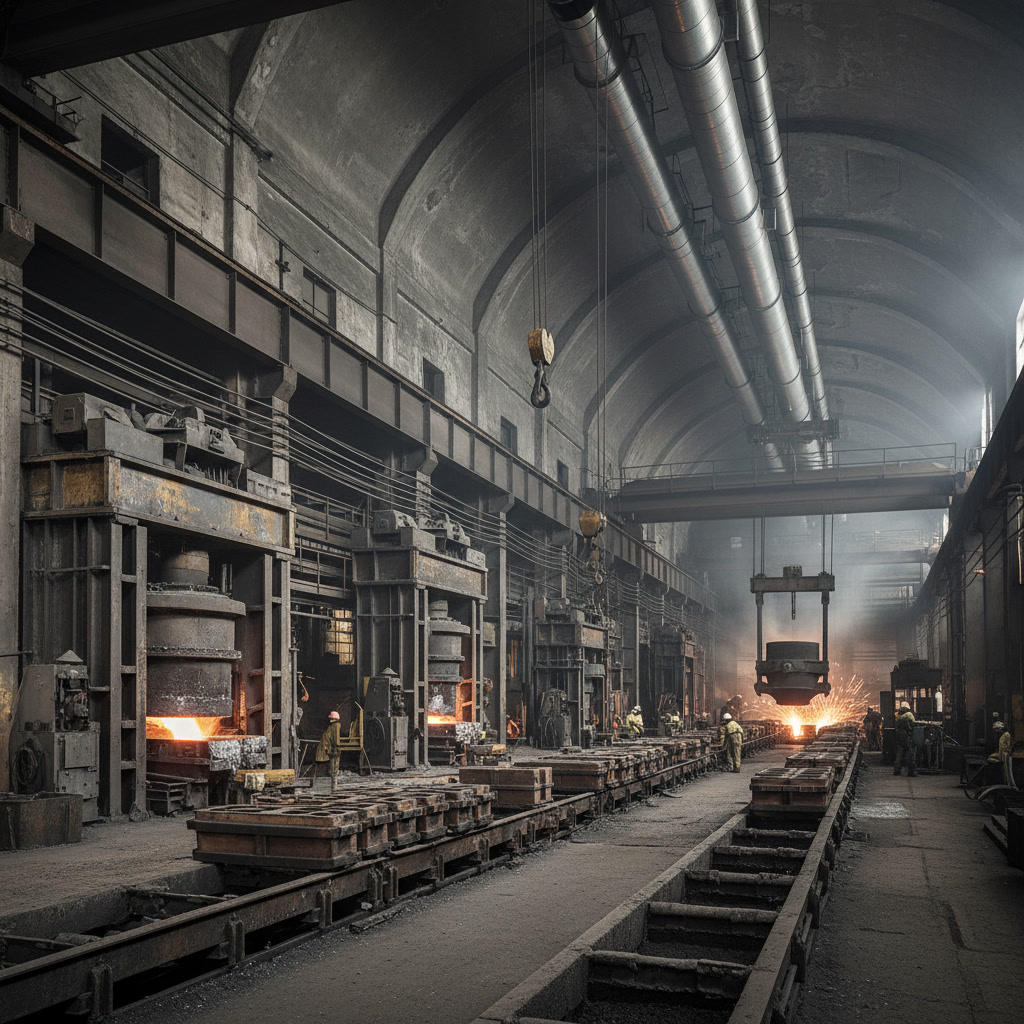

Современный литейный цех — сжатый воздух обеспечивает работу формовочных машин, пневмотранспорта и обрубного оборудования
Введение: сжатый воздух — «кровь» литейного цеха
Представьте: формовочная линия встала, пневмотрамбовки молчат, стержневые машины не делают ни одного цикла, а рабочие на выбивке стоят с инструментом в руках без давления в магистрали. Именно так выглядит литейный цех без сжатого воздуха — полная остановка производства.
Сжатый воздух в литейке — это не вспомогательный ресурс. Это критическая производственная артерия, без которой невозможны ни формовка, ни транспортировка смеси, ни финишная обработка отливок. По статистике, до 60–70% всего пневматического оборудования тяжёлого машиностроения приходится именно на литейные цеха.
Но есть принципиальная проблема: условия работы компрессора в литейном производстве — одни из самых жёстких в промышленности:
- Концентрация пыли (формовочный песок, кварц, угольная пыль) достигает 150–400 мг/м³ и выше — это в 10–30 раз выше допустимых норм для стандартного оборудования;
- Температура воздуха в цехе у плавильных агрегатов и заливочных участков — +35…+55°C и выше;
- Постоянная вибрация от формовочных машин, выбивных решёток и кранового оборудования;
- Режим работы — непрерывный, 2–3 смены без остановок.
Поставить «любой» компрессор в таких условиях — значит гарантированно получить аварийный останов через 3–6 месяцев. В этой статье мы разберём, какой компрессор действительно подходит для литейного производства, по каким критериям его выбирать и каких ошибок категорически нельзя допускать.
Где в литейном цехе работает сжатый воздух: ключевые точки применения
Прежде чем выбирать компрессор, необходимо чётко понимать, какие потребители подключены к пневмосети и каковы их требования по давлению и расходу.

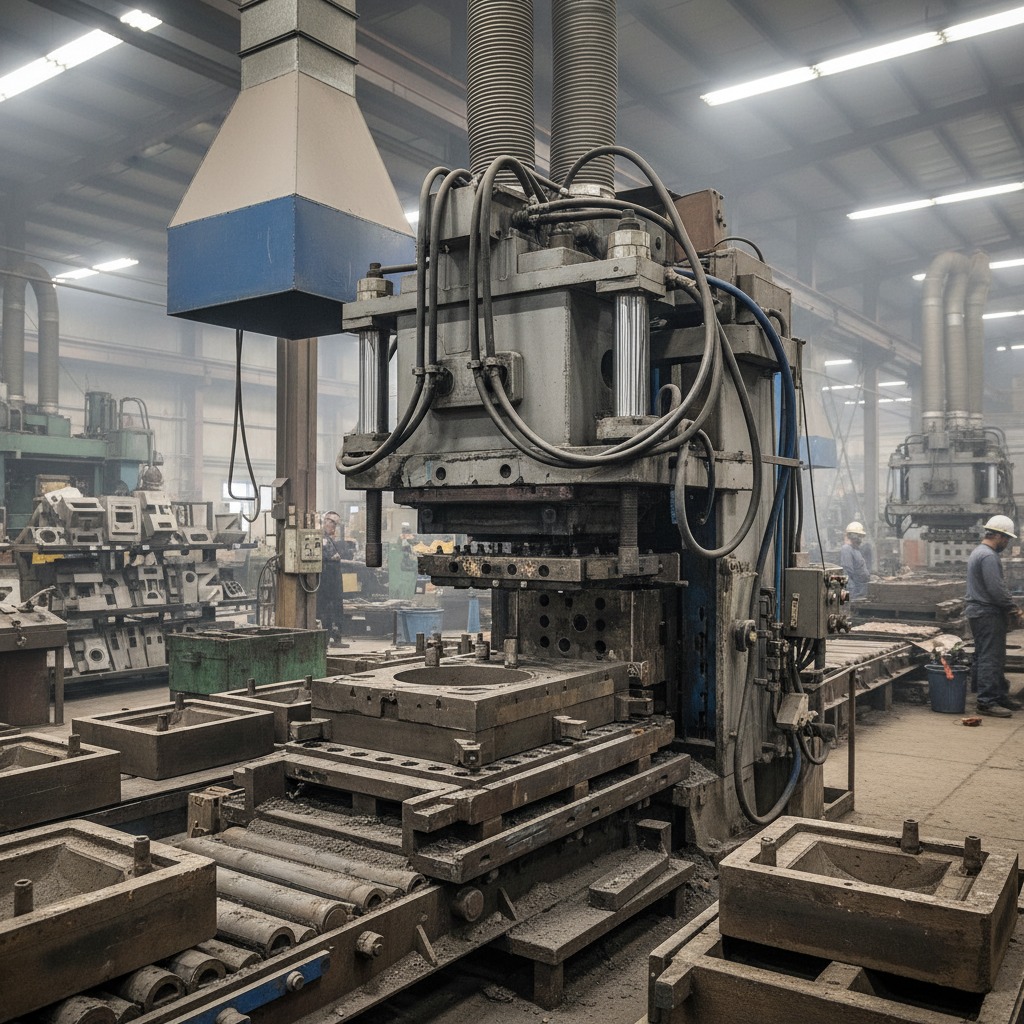

Формовочная машина с пневматическим приводом — основной потребитель сжатого воздуха в литейном цехе
1. Уплотнение формовочной смеси — пневмотрамбовки
Ручные и встроенные пневматические трамбовки — один из самых массовых потребителей сжатого воздуха на формовочном участке. Рабочее давление — 5–6 бар, расход одной трамбовки — 0,3–0,8 м³/мин. При одновременной работе 5–10 трамбовок суммарный расход только по этому узлу составляет 3–8 м³/мин. Качество уплотнения напрямую влияет на точность отливки и процент брака.
2. Пневмоприводы формовочных и стержневых машин
Встряхивающие и прессово-встряхивающие формовочные машины, пескодувные и пескострельные стержневые автоматы — всё это работает на сжатом воздухе давлением 5–7 бар. Пескострельные машины при выстреле потребляют воздух импульсно и с высоким пиковым расходом — до 2–4 м³ за один цикл. Нестабильное давление в этой точке = брак стержней = брак отливок.
3. Обдув и очистка форм перед заливкой металла
Перед заливкой чугуна, стали или цветного металла форму необходимо тщательно продуть — удалить остатки песка, пыль и мелкий мусор из полости. Для этого используются пневматические пистолеты-обдувки. Давление — 4–6 бар. Процесс кажется простым, но именно здесь влажный воздух (при отсутствии осушителя) может вызвать увлажнение формовочной смеси и образование газовых раковин в отливке.
4. Пневмотранспорт отработанной смеси и песка
Регенерация и транспортировка отработанной формовочной смеси по трубопроводам — один из наиболее энергоёмких процессов. Для пневмотранспорта требуется давление 0,3–0,6 бар при очень высоком расходе воздуха — 10–30 м³/мин и более, в зависимости от длины трассы и производительности системы. Это нередко самый крупный потребитель в цехе.
5. Пневмоинструмент на выбивке и обрубке литья
Участок выбивки и обрубки — самый «грязный» и вибронагруженный в цехе. Здесь работают:
- Пневматические зубила и молотки — для обрубки литников, прибылей, заусенцев;
- Угловые шлифовальные машины с пневмоприводом — для зачистки поверхности отливок;
- Пневматические дрели — для сверления и развёртывания;
- Пескоструйные установки — для очистки поверхности отливок.
Рабочее давление — 6–7 бар. Суммарный расход на участке обрубки среднего цеха — 5–15 м³/мин.
Винтовой или поршневой: какой компрессор выбрать для литейки?
Это один из ключевых вопросов, и ответ на него однозначен для большинства литейных производств.

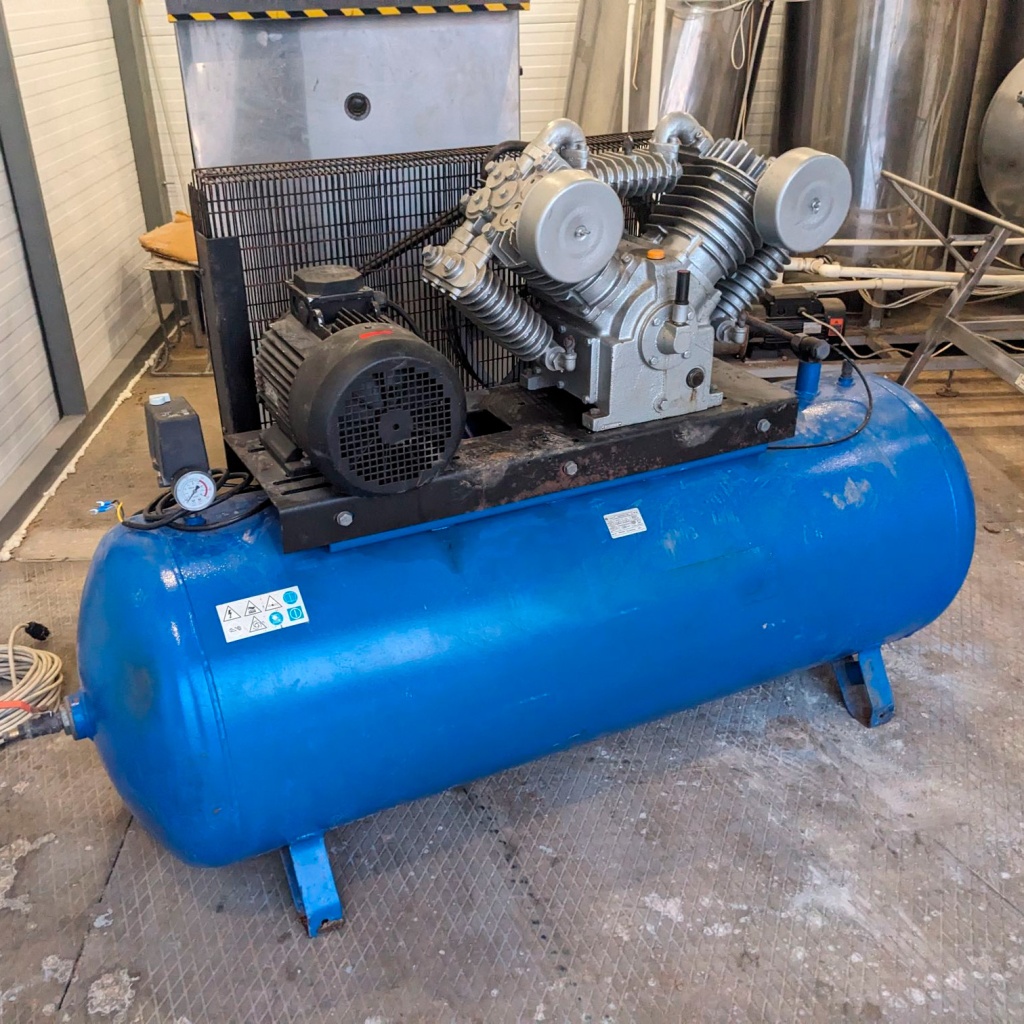

Поршневой компрессор — ограниченно пригоден для непрерывной работы в литейном цехе
Поршневой компрессор: почему он не подходит для непрерывного цикла
Поршневые компрессоры — надёжные и недорогие машины, но у них есть принципиальные ограничения:
| Параметр | Поршневой компрессор |
|---|---|
| Режим работы | Циклический (40–70% ПВ) |
| Подача воздуха | Пульсирующая |
| Чувствительность к пыли | Высокая (поршневые кольца, клапаны) |
| Уровень шума | 80–95 дБ |
| Ресурс до капремонта | 3 000–8 000 моточасов |
| Применение в литейке | Вспомогательные задачи, малые цеха |
Поршневой компрессор не рассчитан на непрерывную работу — его ПВ (продолжительность включения) составляет 40–70%. В литейном цехе, где потребление воздуха идёт 16–24 часа в сутки, это означает постоянный перегрев, ускоренный износ поршневой группы и частые остановки.

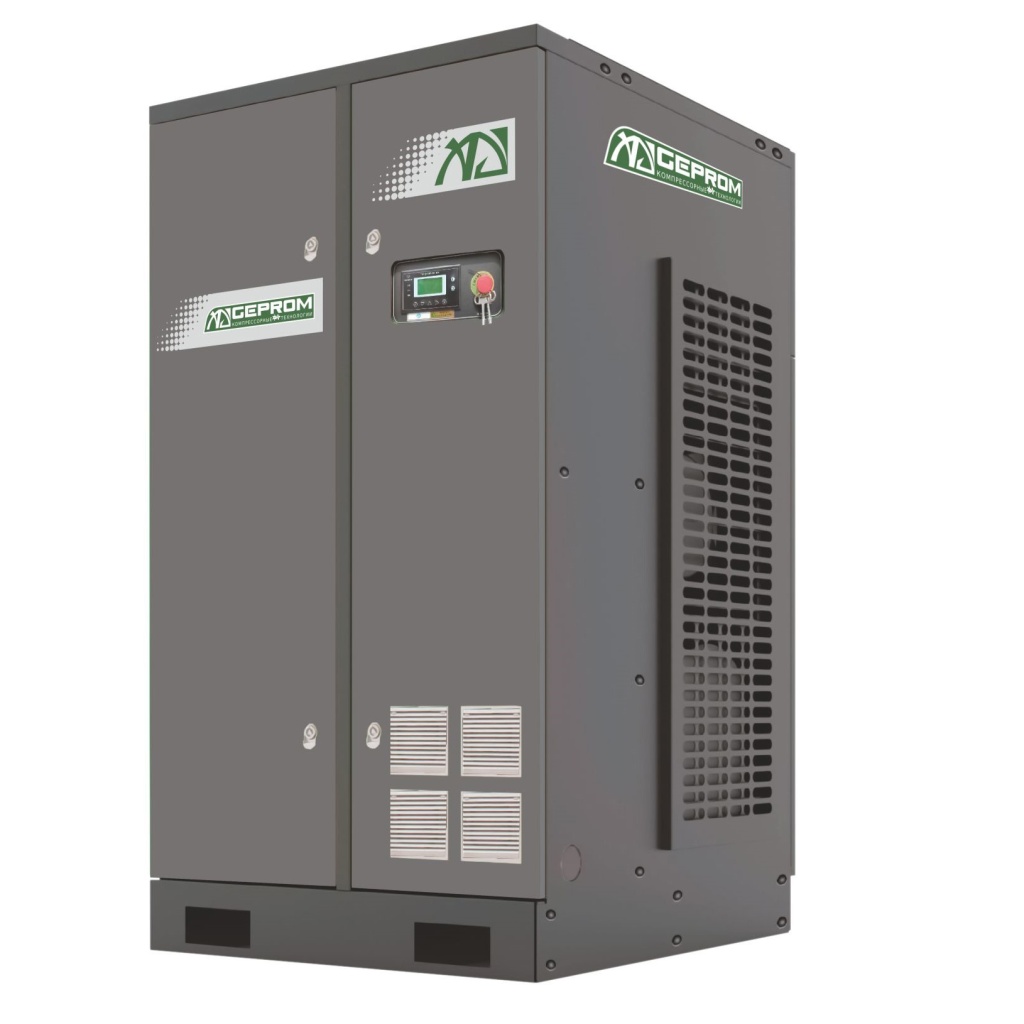

Винтовой компрессор — оптимальное решение для непрерывной работы в литейном производстве
Винтовой компрессор: оптимальное решение для литейного производства
Винтовой компрессор — это принципиально другая технология сжатия: два синхронно вращающихся ротора (винтовая пара) обеспечивают непрерывную, равномерную подачу воздуха без пульсаций.
| Параметр | Винтовой компрессор |
|---|---|
| Режим работы | Непрерывный (ПВ 100%) |
| Подача воздуха | Равномерная, без пульсаций |
| Чувствительность к пыли | Низкая (при правильной фильтрации) |
| Уровень шума | 65–75 дБ |
| Ресурс до капремонта | 20 000–40 000 моточасов |
| Применение в литейке | Основной источник сжатого воздуха |
Ключевые преимущества винтового компрессора для литейки:
- ✅ Непрерывная работа 24/7 без перегрева и принудительных остановок;
- ✅ Стабильное давление без пульсаций — критично для формовочных машин и пескострельных автоматов;
- ✅ Встроенная система охлаждения масла — масло одновременно смазывает, герметизирует и охлаждает винтовую пару;
- ✅ Меньший удельный расход энергии при высокой загрузке — экономия электроэнергии до 30–40% по сравнению с поршневым аналогом;
- ✅ Компактность и низкий уровень шума — можно размещать в производственном корпусе;
- ✅ Современные системы управления (частотный привод, VSD) позволяют автоматически регулировать производительность под текущую нагрузку.
Вывод: Для литейного цеха с непрерывным производственным циклом винтовой маслозаполненный компрессор — это стандарт отрасли. Поршневые агрегаты допустимы только как резервные или для небольших вспомогательных задач.
Чек-лист: 7 критериев выбора компрессора для литейного производства
Используйте этот чек-лист при подборе оборудования. Каждый пункт — это потенциальная точка отказа, если им пренебречь.

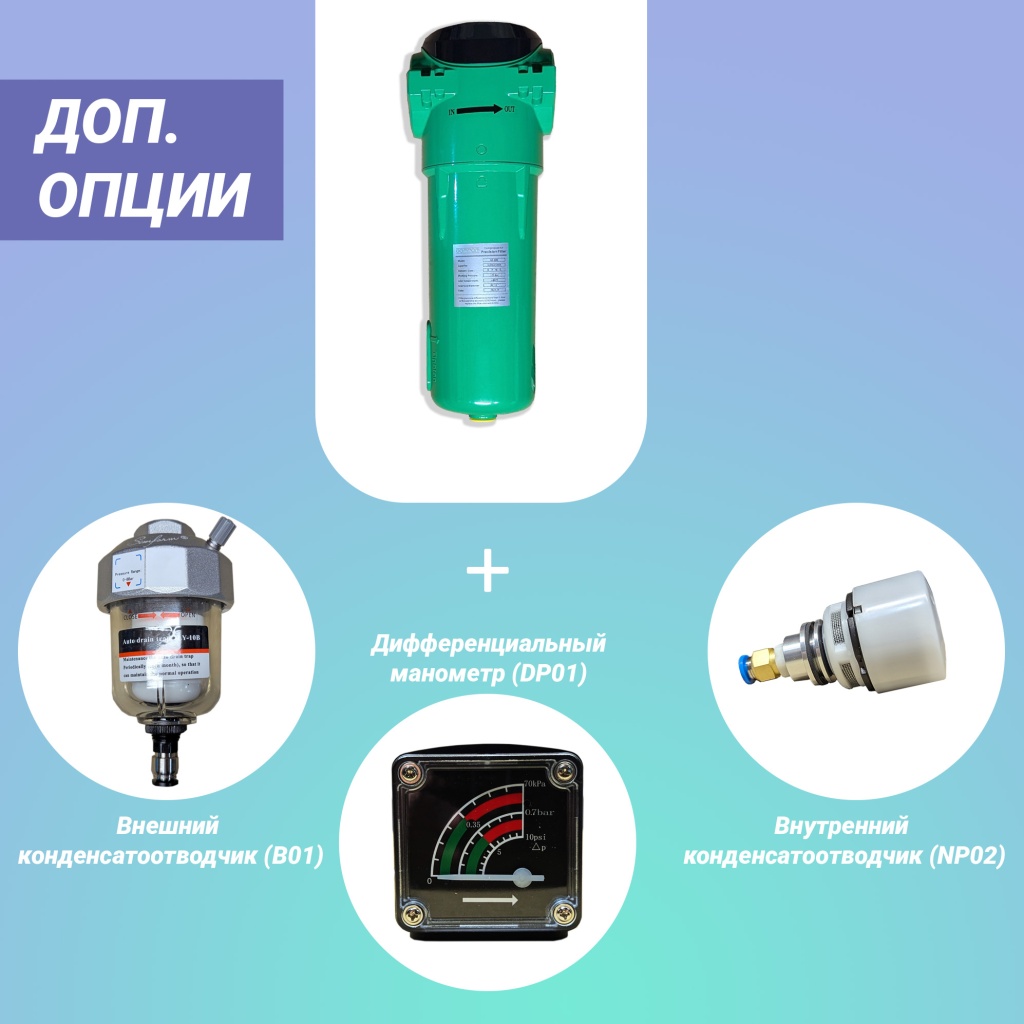

Многоступенчатая система фильтрации — обязательное условие для работы в условиях высокой запылённости
✅ Критерий 1. Защита от абразивного износа
Формовочный песок (кварц SiO₂) — один из самых твёрдых и агрессивных абразивов. Если частицы пыли попадают во всасывающий тракт компрессора, они:
- изнашивают роторы и корпус винтовой пары;
- загрязняют компрессорное масло, снижая его смазывающие свойства;
- забивают масляные фильтры, вызывая масляное голодание.
Что требовать от производителя:
- Входной воздушный фильтр класса не ниже G4 + F7 (двухступенчатая фильтрация);
- Увеличенный картридж фильтра или автоматическая система очистки фильтрующего элемента;
- Масляный фильтр с тонкостью фильтрации ≤10 мкм;
- Материал роторов — чугун с покрытием или нержавеющая сталь для повышенной износостойкости.
✅ Критерий 2. Производительность с запасом на утечки и пики
Расчёт необходимой производительности — самая распространённая ошибка при подборе. Нельзя просто суммировать паспортные расходы всех потребителей: в реальности одновременно работают не все, но есть утечки и пиковые нагрузки.
Формула расчёта:
Q_компрессора = (Q_суммарный × K_одновременности + Q_утечки) × 1,15–1,25
Где:
- Q_суммарный — сумма расходов всех потребителей (м³/мин);
- K_одновременности — коэффициент одновременной работы (обычно 0,6–0,8 для литейки);
- Q_утечки — 15–25% от расчётного расхода (реальные потери в пневмосети);
- 1,15–1,25 — коэффициент запаса на пиковые нагрузки.
⚠️ Важно: Никогда не подбирайте компрессор «впритык». Работа на 95–100% нагрузки в условиях литейки — это гарантированный перегрев и сокращение ресурса вдвое.

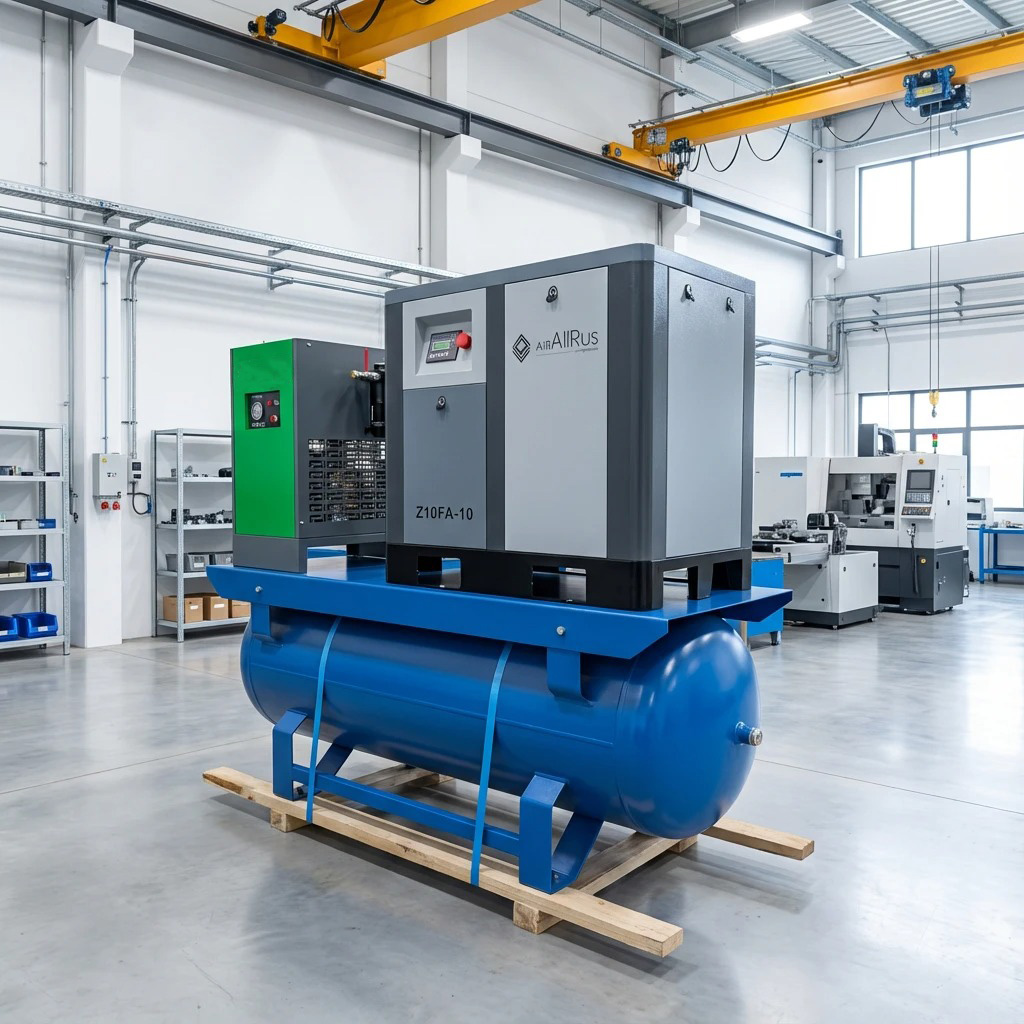

Ресивер и рефрижераторный осушитель — обязательные элементы системы подготовки воздуха
✅ Критерий 3. Система охлаждения с запасом по температуре
Стандартные промышленные компрессоры рассчитаны на температуру всасываемого воздуха до +40°C. В литейном цехе у плавильных печей и заливочных участков температура воздуха регулярно превышает этот порог.
Последствия перегрева:
- Снижение производительности (горячий воздух менее плотный);
- Деградация компрессорного масла — окисление, потеря вязкости;
- Срабатывание термозащиты и аварийная остановка в самый неподходящий момент.
Что требовать:
- Компрессор с допустимой температурой всасывания до +45–50°C;
- Увеличенный маслоохладитель и воздухоохладитель;
- Термостатический клапан в масляном контуре;
- Размещение компрессорной станции в отдельном вентилируемом помещении с принудительной вентиляцией, изолированном от пыли цеха.
✅ Критерий 4. Качество очистки воздуха — фильтры и осушители
Влажный воздух в литейном производстве — это прямой путь к браку. Влага из пневмосети:
- увлажняет формовочную смесь → газовые раковины в отливках;
- вызывает коррозию пневмоцилиндров и клапанов оборудования;
- разрушает пескодувные сопла и трубопроводы.
Минимально необходимая схема подготовки воздуха:
Компрессор → Ресивер → Рефрижераторный осушитель → Магистральный фильтр (5 мкм) → Фильтр тонкой очистки (1 мкм) → Потребители
- Рефрижераторный осушитель снижает точку росы до +3…+7°C — стандарт для большинства задач литейки;
- Адсорбционный осушитель (точка росы до -40°C) — для пескодувных машин и участков, где критична абсолютная сухость воздуха;
- Ресивер объёмом не менее 10–15% от часовой производительности компрессора — для сглаживания пиковых нагрузок.

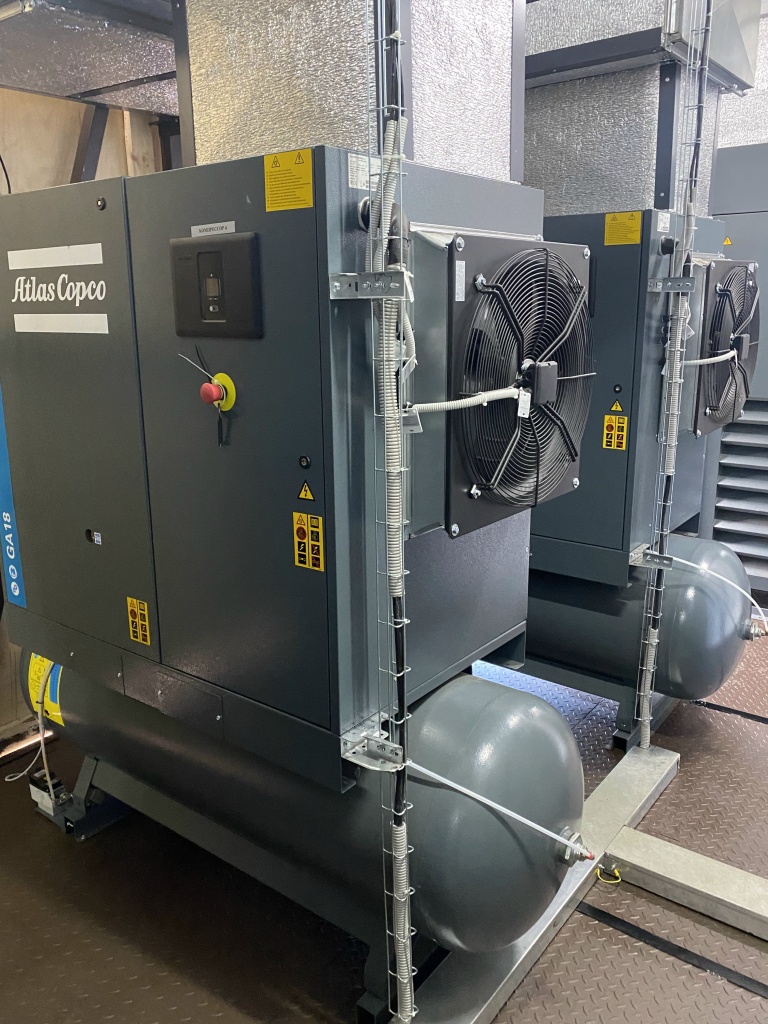

Современная компрессорная станция с системой мониторинга и управления
✅ Критерий 5. Надёжность в условиях вибрации
Выбивные решётки, формовочные встряхивающие машины, краны — всё это создаёт постоянную вибрацию, которая передаётся через перекрытия и фундамент.
Требования:
- Компрессор должен устанавливаться на виброизолирующие опоры (антивибрационные подушки);
- Подключение к пневмосети — только через гибкие рукава, не жёсткие трубы;
- Конструкция рамы компрессора — сварная усиленная, без литых хрупких элементов;
- Электрические соединения — в исполнении с защитой от вибрации (контровочные шайбы, самоконтрящиеся гайки).
✅ Критерий 6. Система управления и мониторинга
Современный литейный цех — это непрерывное производство, где аварийная остановка компрессора означает простой всей линии.
Что должно быть в системе управления:
- Частотно-регулируемый привод (VSD/VFD) — автоматически снижает обороты при падении потребления, экономя до 35% электроэнергии;
- Дистанционный мониторинг — передача данных о давлении, температуре, наработке на диспетчерский пульт или в SCADA;
- Предупредительная сигнализация по температуре масла, засорению фильтров, давлению;
- Автоматический запуск резервного компрессора при отказе основного (схема 1+1 или N+1).
✅ Критерий 7. Ресурс и доступность сервиса
В условиях литейки компрессор работает в 2–3 раза интенсивнее, чем в обычном производстве. Поэтому:
- Межсервисный интервал должен быть не менее 4 000 моточасов (лучше 6 000–8 000);
- Наличие склада запасных частей у поставщика в вашем регионе;
- Время реакции сервисной службы — не более 24 часов;
- Возможность заключения договора ППО (планово-предупредительного обслуживания) с фиксированной стоимостью.
Опасности и риски: что происходит, если поставить «не тот» компрессор
Это не теория — это реальные сценарии, с которыми сталкиваются инженеры, сэкономившие на подборе оборудования.

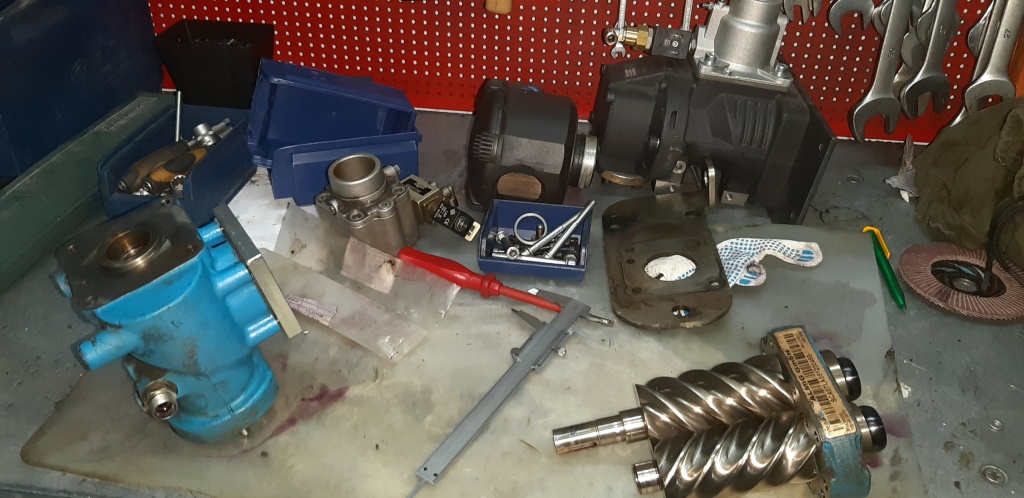

Абразивный износ роторов из-за попадания пыли — замена винтовой пары обойдётся в 30–60% стоимости нового компрессора
❌ Сценарий 1: Стандартный компрессор без усиленной фильтрации
Что происходит: Кварцевая пыль проникает через штатный фильтр во всасывающий тракт. Через 2–4 месяца абразивный износ роторов достигает критического уровня — падает производительность, растут утечки внутри машины. Компрессор начинает «гнать масло» в магистраль. Итог — замена винтовой пары стоимостью 30–60% от цены нового компрессора.
❌ Сценарий 2: Поршневой компрессор на непрерывном цикле
Что происходит: Поршневой агрегат, рассчитанный на ПВ 60%, работает в режиме 90–100%. Через 1–3 месяца — прогар клапанов, перегрев поршневой группы, задиры цилиндров. Ремонт занимает 3–7 дней. Производство стоит.
❌ Сценарий 3: Компрессор без осушителя
Что происходит: Влага конденсируется в пневмомагистрали и попадает в формовочную смесь при обдуве форм. Результат — газовые раковины и пористость в отливках, рост брака на 15–30%, рекламации от заказчиков.
❌ Сценарий 4: Компрессор подобран «впритык» по производительности
Что происходит: При пиковых нагрузках (одновременный запуск нескольких формовочных машин) давление в сети проседает ниже рабочего. Стержневые машины делают «недострел» — брак стержней. Компрессор работает без остановки на 100% нагрузки, перегревается и отключается по термозащите в самый неподходящий момент.
Рекомендуемые технические параметры компрессора для литейного цеха
| Параметр | Малый цех (до 5 т/смену) | Средний цех (5–20 т/смену) | Крупный цех (>20 т/смену) |
|---|---|---|---|
| Тип компрессора | Винтовой маслозаполненный | Винтовой маслозаполненный | Винтовые маслозаполненные (2+ агрегата) |
| Производительность | 1,5–4 м³/мин | 4–12 м³/мин | 12–40 м³/мин |
| Рабочее давление | 7–8 бар | 7–10 бар | 8–13 бар |
| Мощность привода | 11–30 кВт | 30–90 кВт | 90–315 кВт |
| Осушитель | Рефрижераторный | Рефрижераторный + адсорбционный | Адсорбционный |
| Схема резервирования | 1 рабочий + 1 резервный | N+1 | N+1 с каскадным управлением |
Заключение: точность подбора решает всё
Литейное производство не прощает ошибок в выборе компрессорного оборудования. Здесь нет «универсального решения» — правильный компрессор подбирается под конкретный цех, конкретный технологический процесс и конкретные условия эксплуатации.
Слишком маленький — и вы получите постоянные просадки давления и брак. Слишком большой — переплата за оборудование и электроэнергию. Неправильный тип — ремонт через полгода. Без осушителя — рост брака отливок.
Мы специализируемся на подборе компрессорного оборудования для литейных производств — чугунного, стального и цветного литья. Наши инженеры:
- Проведут бесплатный технический аудит вашей пневмосети;
- Выполнят точный расчёт производительности с учётом всех потребителей, утечек и пиковых нагрузок;
- Подберут оптимальную модель с учётом условий вашего цеха (запылённость, температура, режим работы);
- Обеспечат поставку, монтаж и сервисное обслуживание.
Не рискуйте стабильностью своего производства. Обратитесь к профессионалам, которые понимают специфику литейного цеха и помогут избежать дорогостоящих ошибок.
