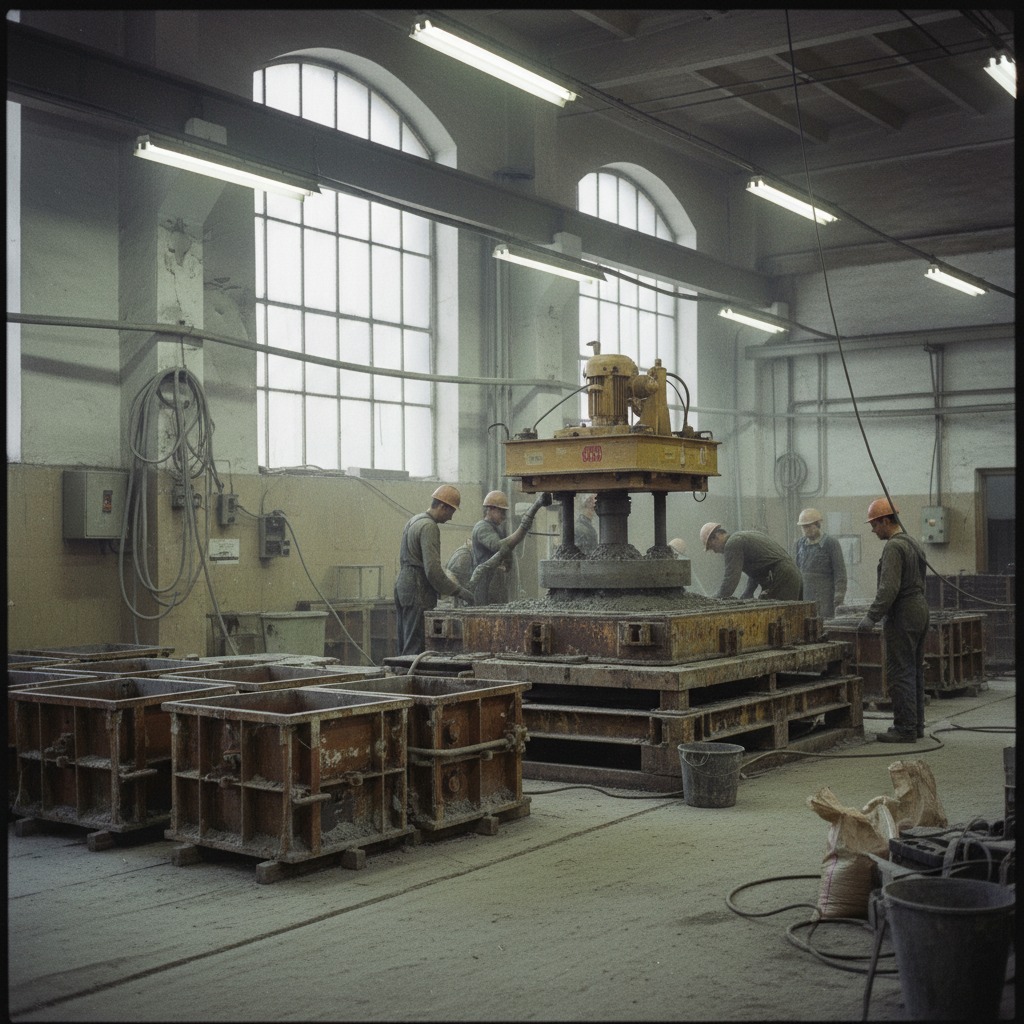

Почему пневматика — это основа технологического процесса на заводе ЖБИ

Прежде чем говорить о выборе оборудования, нужно чётко понимать: на производстве железобетонных изделий сжатый воздух — это не вспомогательная утилита, а полноценный технологический ресурс. Его отсутствие или нестабильное давление останавливает производственный цикл так же, как отключение электроэнергии.

Вот конкретные узлы, где используется пневматика:

Вибростолы и виброплощадки

Часть вибрационного оборудования приводится в действие пневмоударниками или управляется пневмоклапанами. Равномерное уплотнение бетонной смеси напрямую зависит от стабильности давления в сети — колебания более 0,3–0,5 бар приводят к неоднородной вибрации и, как следствие, к раковинам и расслоению в готовом изделии.

Распалубка форм

Отделение затвердевшего изделия от стальной формы — одна из самых воздухоёмких операций. Пневмоударники и пневмомолотки создают кратковременные пиковые нагрузки с расходом воздуха 200–600 л/мин на один инструмент. Именно здесь чаще всего «проваливается» давление в системе, если ресивер и производительность компрессора подобраны неверно.

Распыление смазки (антиадгезионных составов)

Перед заливкой формы смазываются эмульсолом или специальными составами через пневматические распылители. Требование к воздуху здесь жёсткое: масло и конденсат в магистрали недопустимы — они загрязняют смазочный состав, нарушают адгезионные свойства и оставляют дефекты на поверхности изделия.

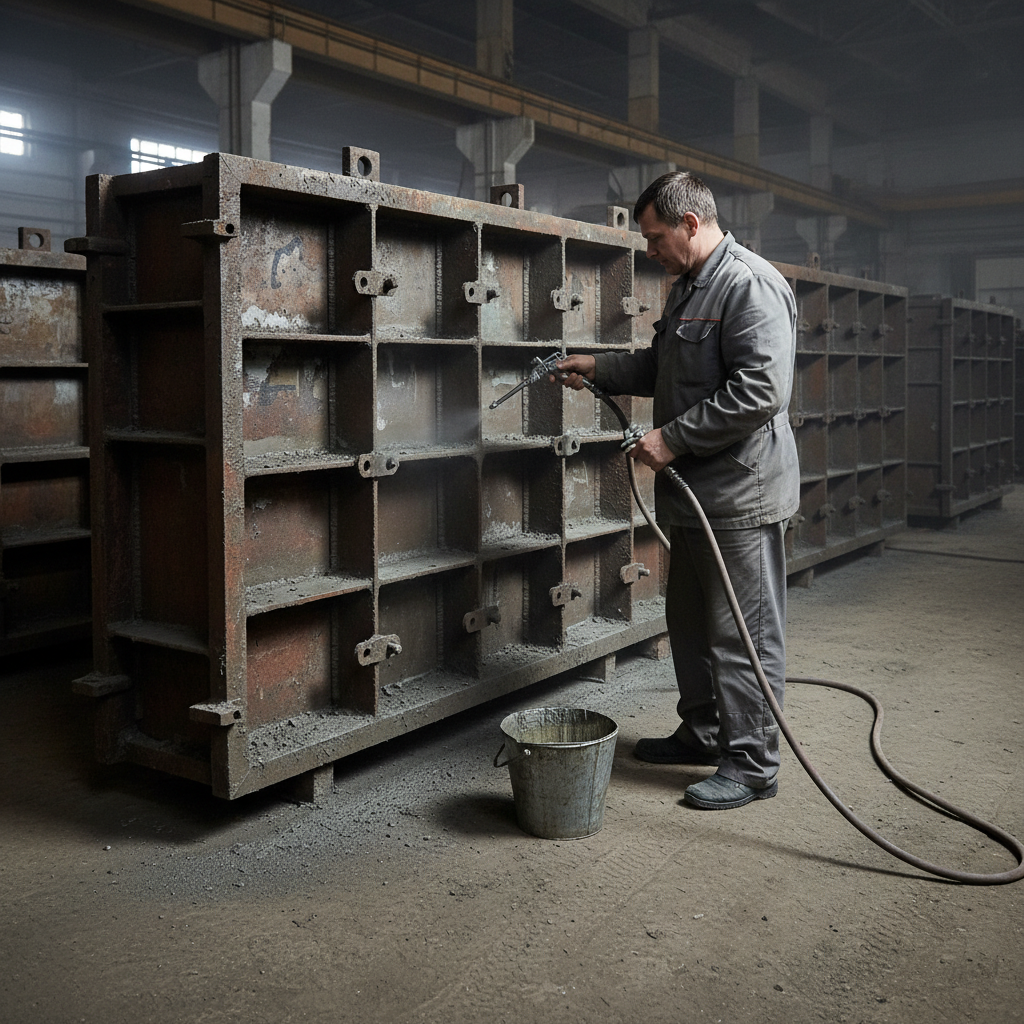

Для качественного распыления смазки требуется чистый и сухой сжатый воздух

Управление пневмозатворами и дозаторами

Дозирование цемента, заполнителей, воды — всё это управляется пневмоприводами. Здесь критична стабильность давления и отсутствие влаги: вода в пневмоцилиндре вызывает коррозию, набухание уплотнений и отказ автоматики.

Продувка форм и оснастки

Очистка форм сжатым воздухом перед смазкой и заливкой — операция с высоким мгновенным расходом. Один оператор с продувочным пистолетом потребляет 300–800 л/мин. Если одновременно работают 3–4 поста, пиковый расход легко достигает 2 500–3 000 л/мин.

Критически важные технические параметры при выборе

1. Производительность и расчёт пиковой нагрузки

Типичная ошибка — считать только «среднее» потребление воздуха. На заводе ЖБИ пиковый расход может в 2–3 раза превышать средний из-за одновременной продувки форм.

Ресивер: для сглаживания пиков нагрузки объём ресивера должен составлять не менее 10–15-кратного значения производительности компрессора в литрах в секунду. При производительности 1 000 л/мин (16,7 л/с) — ресивер от 200 литров, оптимально 500 литров.

Ресивер и рефрижераторный осушитель — обязательные элементы системы подготовки воздуха на заводе ЖБИ

2. Осушитель — не опция, а обязательный элемент

На заводе ЖБИ осушитель рефрижераторного типа — это минимально необходимый уровень подготовки воздуха. Он обеспечивает точку росы +3…+7°С, что достаточно для большинства пневмоинструмента и пневмоавтоматики.

Почему это важно именно для бетонного производства:

• Влага в воздухе, попадая в пневмоцилиндры управления дозаторами, вызывает коррозию и набухание уплотнений → отказ автоматики дозирования → нарушение водоцементного соотношения → брак.
• Конденсат в пневмомагистрали зимой замерзает → разрыв трубопроводов и клапанов.
• Влажный воздух при распылении смазки на форму создаёт водяную плёнку → нарушение адгезии → дефекты поверхности изделия.

Если на производстве есть чувствительная пневмоавтоматика или окрасочное оборудование — рассмотрите адсорбционный осушитель с точкой росы −20…−40°С.

3. Система фильтрации

Минимально необходимая схема для завода ЖБИ:

4. Размещение компрессора в условиях запылённости

Цементная пыль — абразив с высокой дисперсностью. Правила размещения компрессора:

• Отдельное помещение с положительным давлением (приточная вентиляция) — идеальный вариант. Это исключает попадание цементной пыли к воздухозаборнику.
• Если отдельного помещения нет — вынос воздухозаборника через стену наружу или в чистую зону.
• Регулярная очистка радиатора охлаждения компрессора от цементной пыли — не реже 1 раза в 2 недели. Забитый радиатор → перегрев → аварийная остановка.
• Установка дополнительного предфильтра на воздухозаборник с классом фильтрации G4 или F5 при работе в запылённой зоне.

5. Давление в сети

Стандартное рабочее давление для большинства задач ЖБИ — 6–8 бар. Компрессор должен поддерживать давление на 1–1,5 бар выше максимального рабочего давления потребителей с учётом потерь в магистрали. Для протяжённых трубопроводов (более 50 м) потери давления могут составлять 0,5–1,5 бар — это нужно учитывать при проектировании.

Итоговые рекомендации: кому что выбирать

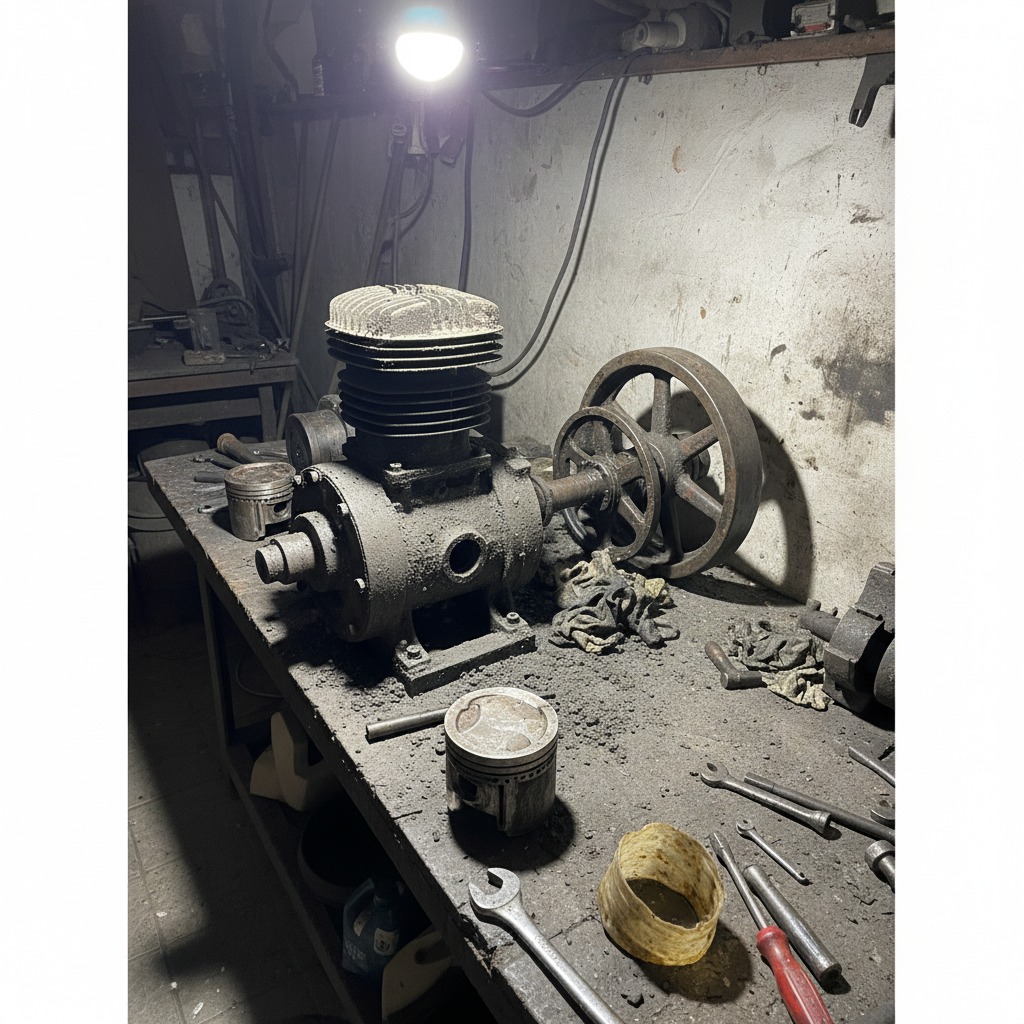

Когда оправдан поршневой компрессор:

Поршневой агрегат имеет смысл рассматривать только при одновременном выполнении всех следующих условий:

1. Малый цех с суммарным потреблением воздуха до 300–400 л/мин.
2. Эпизодическое использование — не более 3–4 часов в сутки с перерывами (ПВ не превышает 50–60%).
3. Ограниченный бюджет при запуске производства, с планом замены на винтовой агрегат в перспективе 1–2 лет.
4. Чистое помещение с минимальным содержанием цементной пыли и нормальной вентиляцией.
5. Отсутствие чувствительной пневмоавтоматики — только ручной инструмент и продувка.

Даже в этом случае обязательна установка рефрижераторного осушителя и коалесцентного фильтра.

Когда нужен винтовой компрессор:

Винтовой компрессор — правильный выбор для любого завода ЖБИ, который работает более 4–6 часов в сутки. Конкретные критерии:

• Производительность от 500 л/мин и выше — здесь экономика и надёжность винтового агрегата однозначно выигрывают.
• Непрерывный производственный цикл — ПВ 100% без компромиссов.
• Наличие пневмоавтоматики — стабильное давление и сухой чистый воздух обязательны.
• Запылённая среда — при правильном размещении и обслуживании винтовой компрессор значительно менее чувствителен к пыли, чем поршневой.
• Долгосрочная перспектива — при наработке более 4 000 часов в год совокупная стоимость владения (ТО + энергопотребление + простои) у винтового компрессора ниже, чем у поршневого аналогичной производительности.

Современная компрессорная станция для завода ЖБИ с системой мониторинга и управления

Правильно подобранная компрессорная станция — это не статья затрат, а инвестиция в стабильность производственного цикла и качество продукции. Ошибка в выборе обходится дороже разницы в цене между поршневым и винтовым агрегатом уже в первый год эксплуатации.
